중국파이프

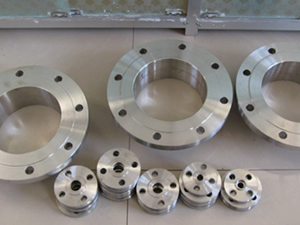

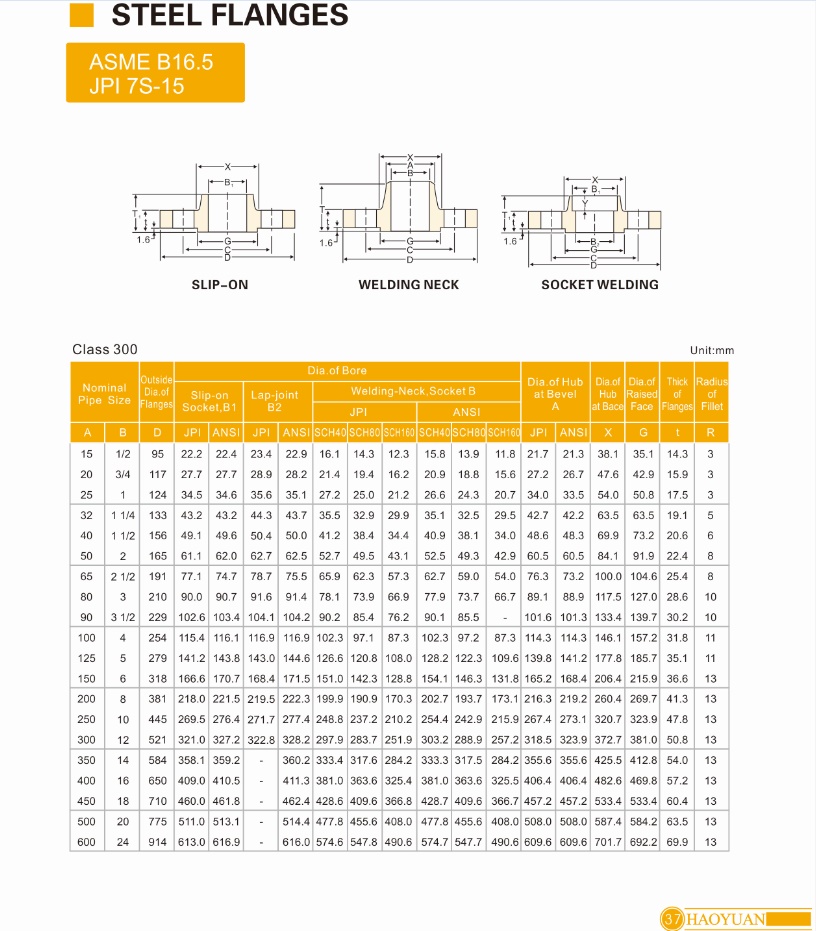

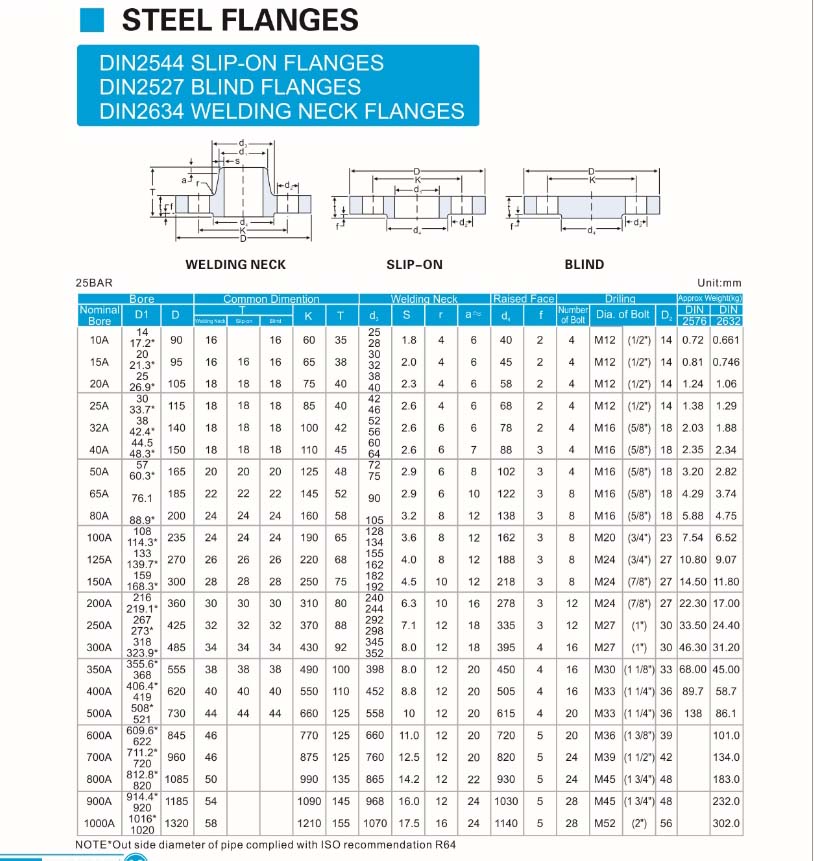

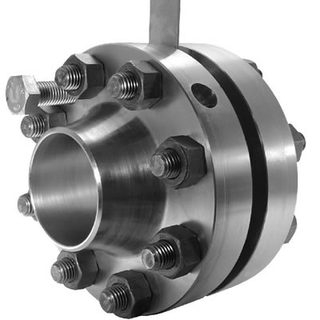

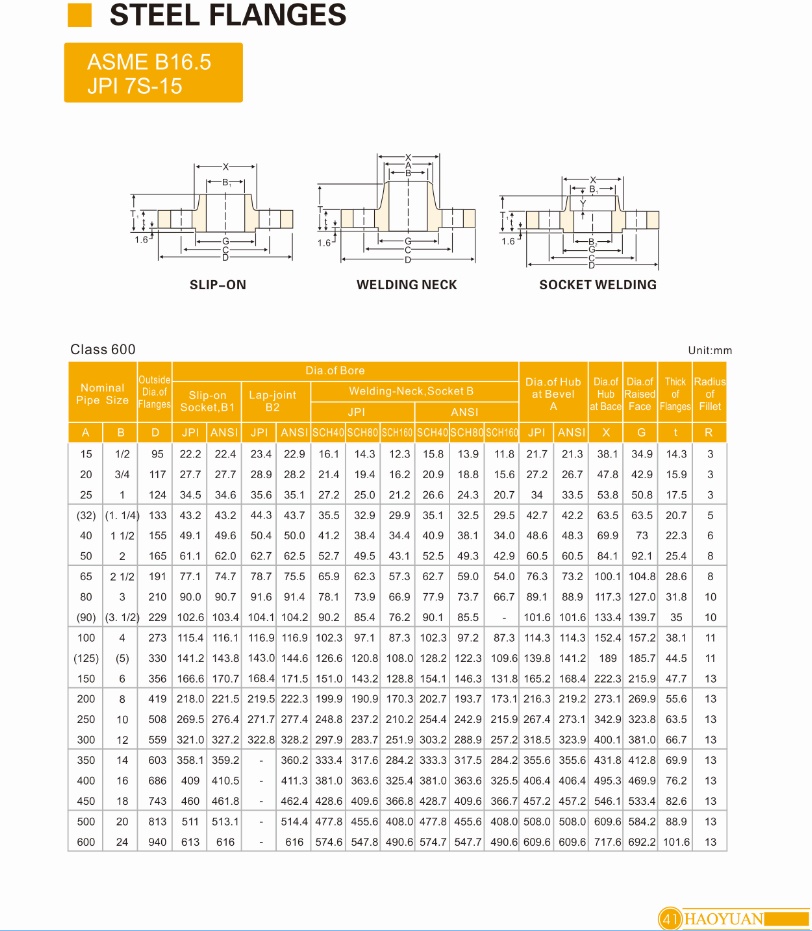

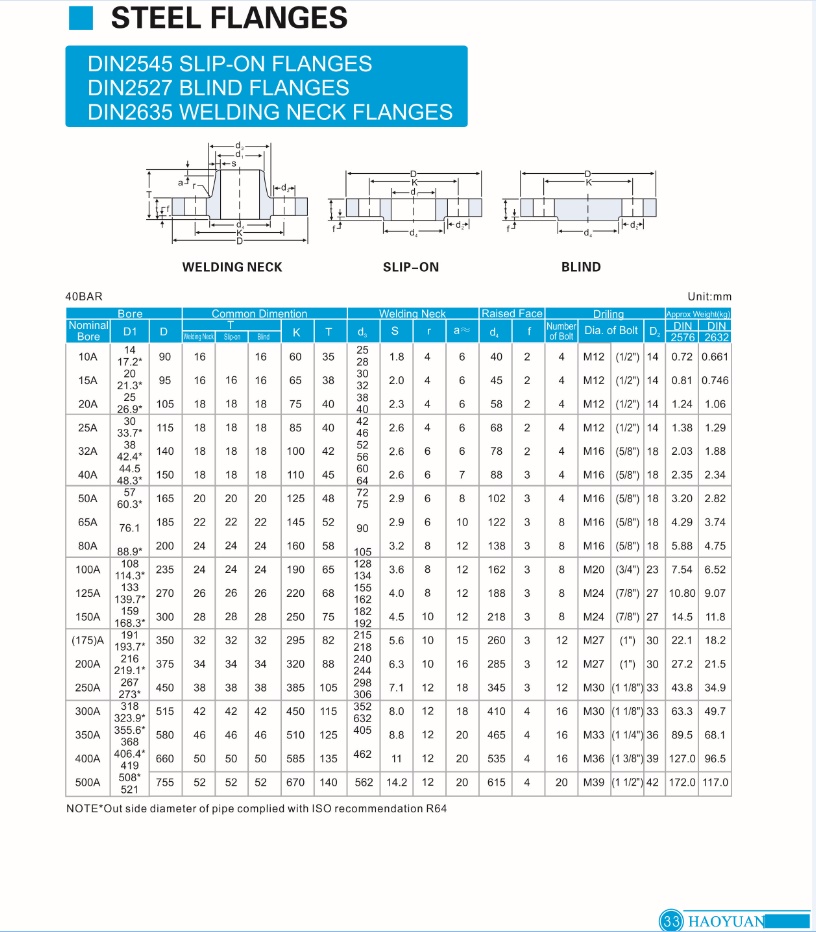

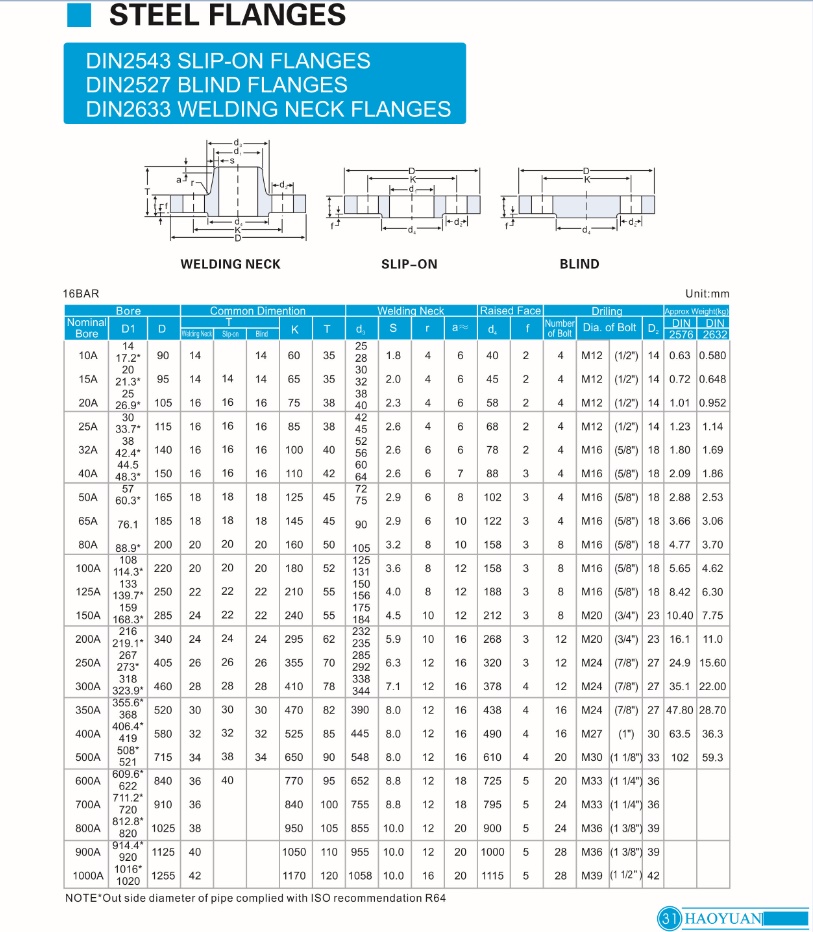

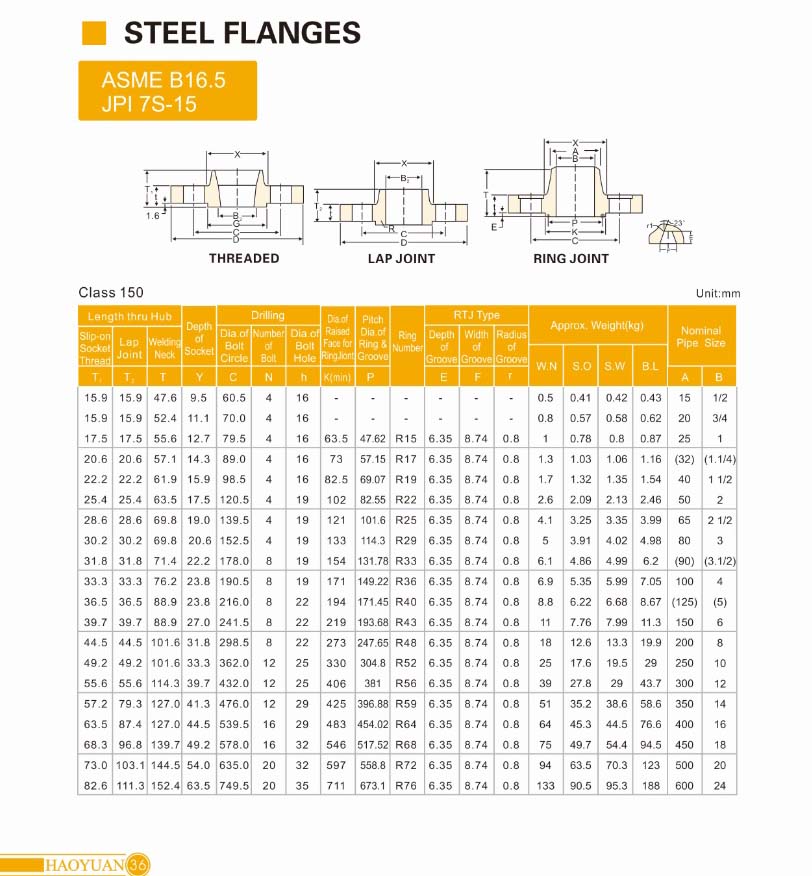

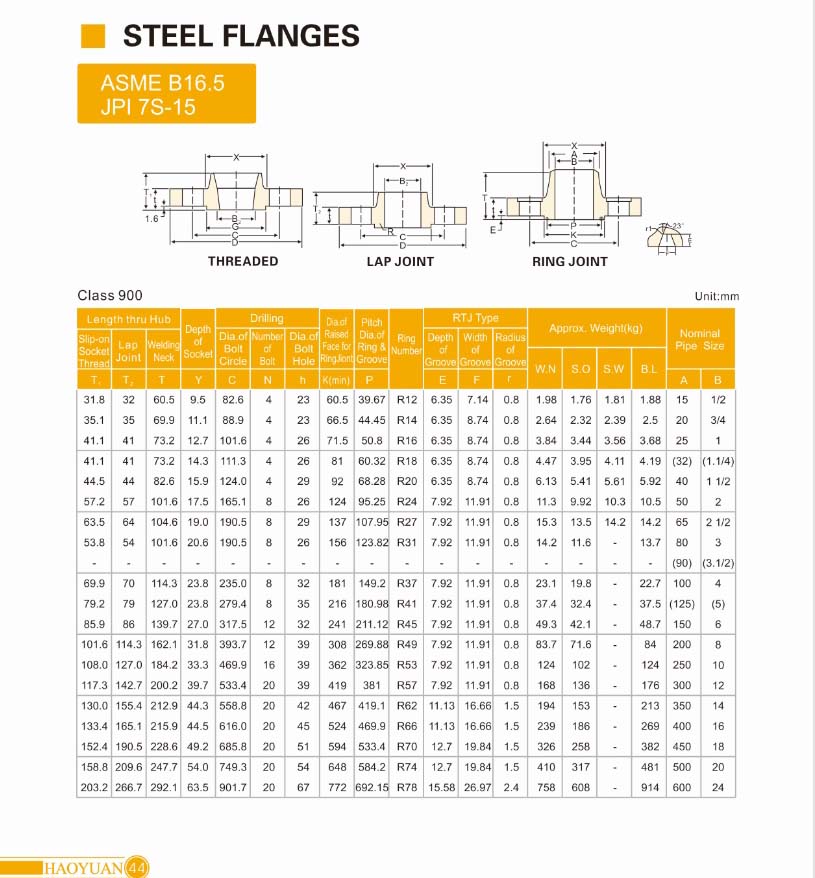

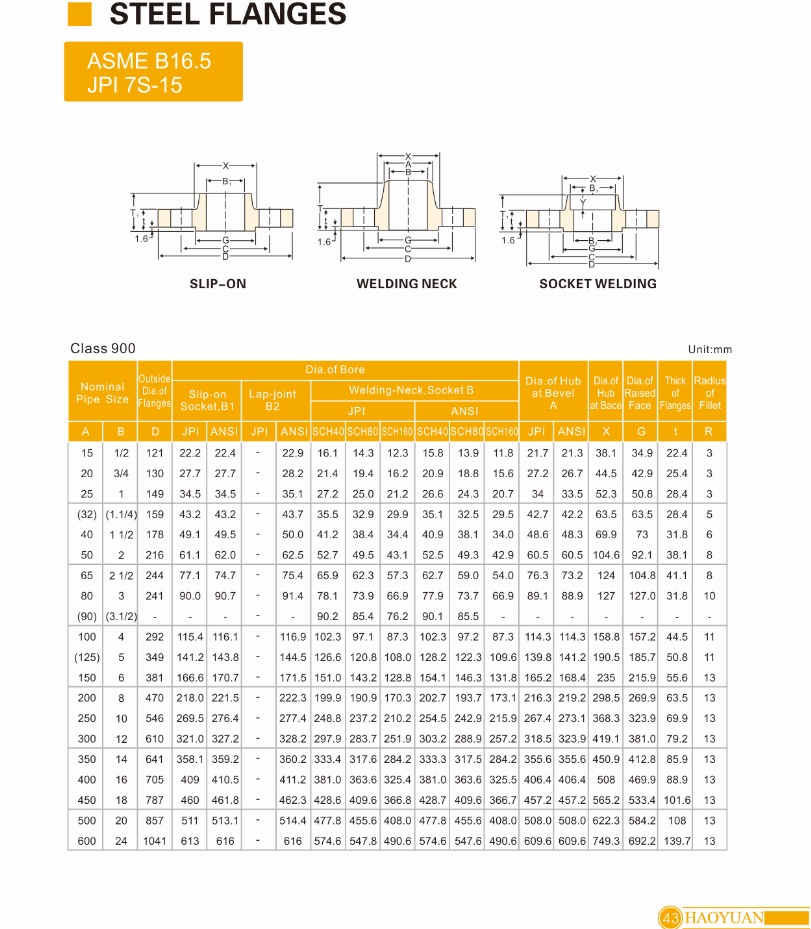

플렌지(Frange)
|
탄소강, 합금강과 스테인레스강 등 모든 소재로 만든 고압과 저압용

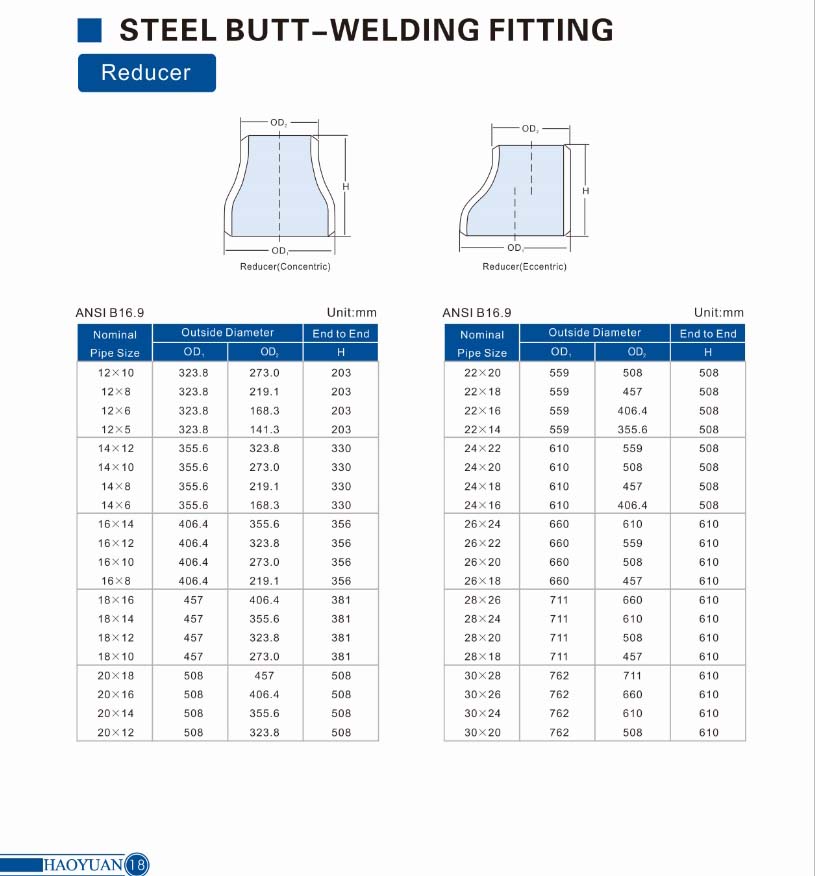

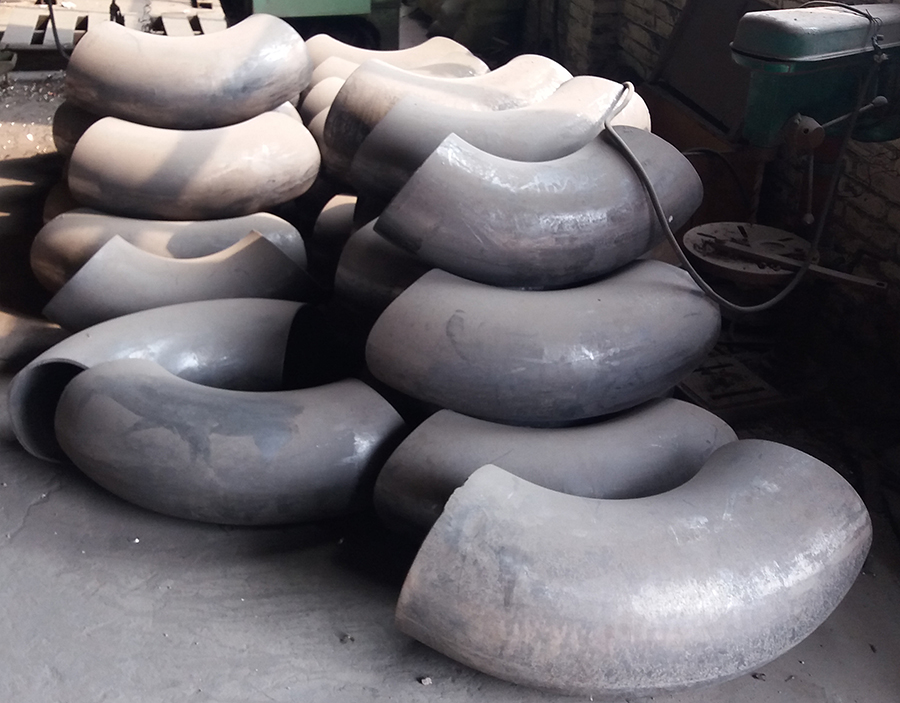

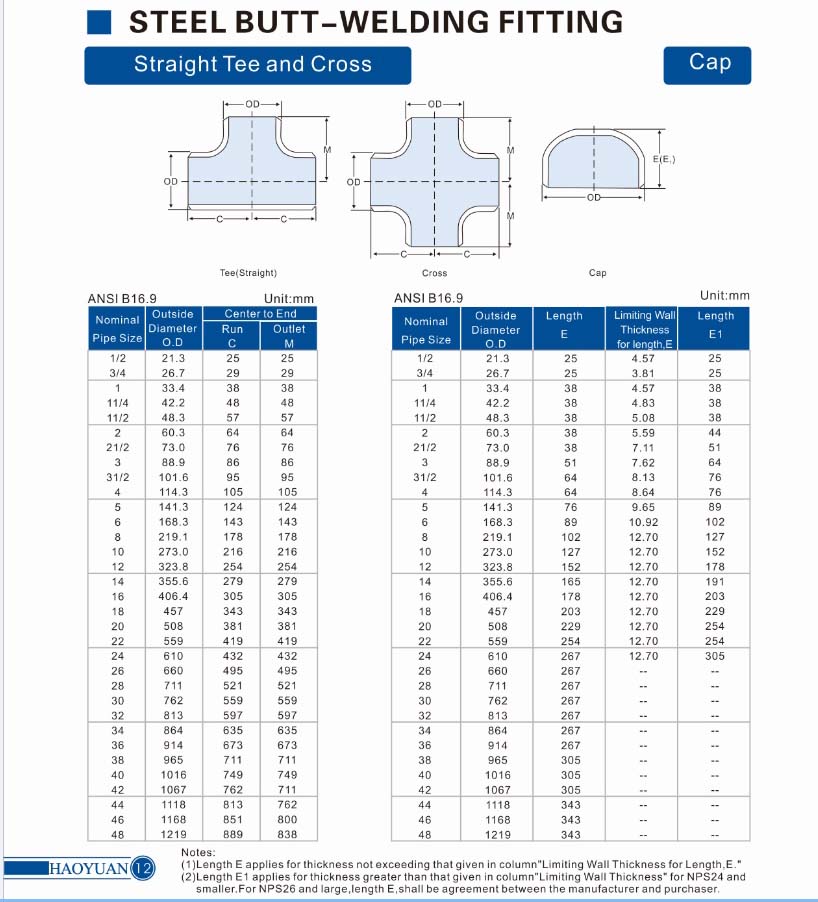

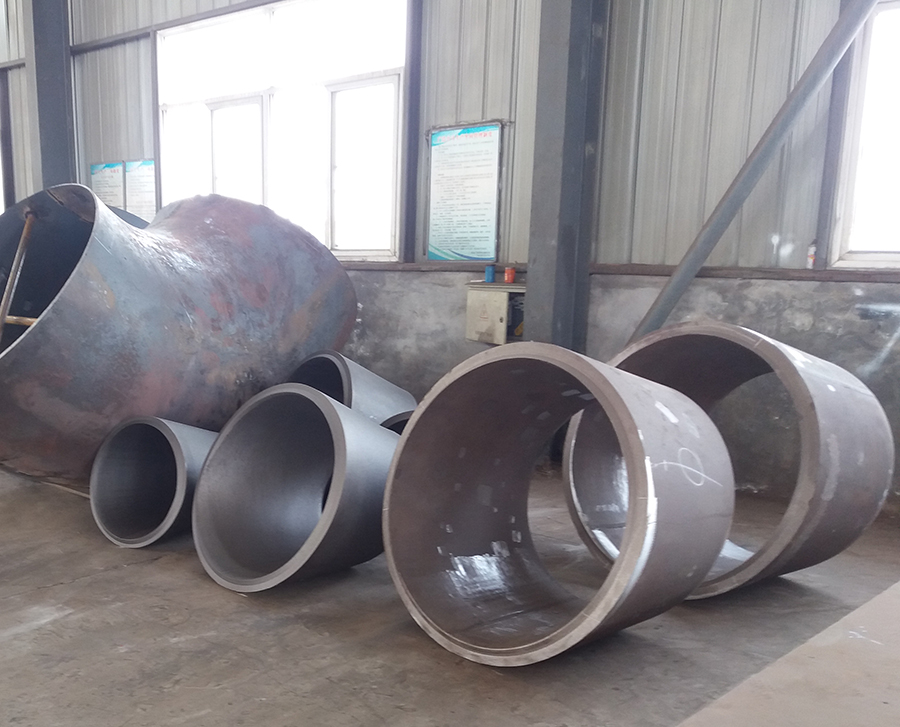

렌치, 엘보, 티, 감축기, 크로스, 켑과 벤드를 대량 생산하는 업체에서 직접 구입할 수 있습니다.
대량 생산의 이점을 살려 ASME, DIN, JIS, EN, BS, GB, GOST 등 모든 규격의 최고 품질 제품을 공급합니다.
신용장 열기, 송금하기, 선적과 통관은 물론, 수입 후 내륙운송까지 당사가 안내합니다.
|

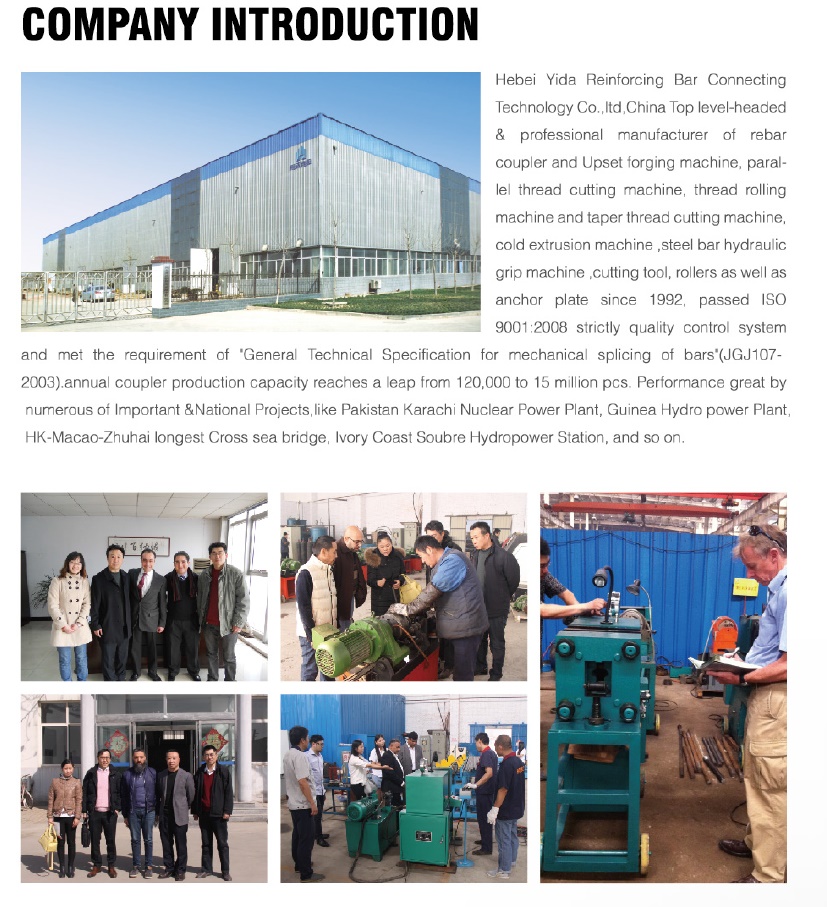

Frange Hebei Yida Reinforcing Bar
Connecting Technology Co., Ltd. Changzhou Tenjan Steel Tube Co.,Ltd.
.
.
|

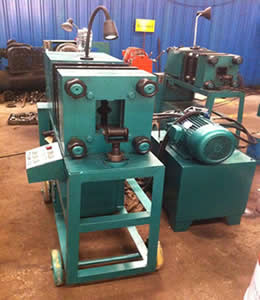

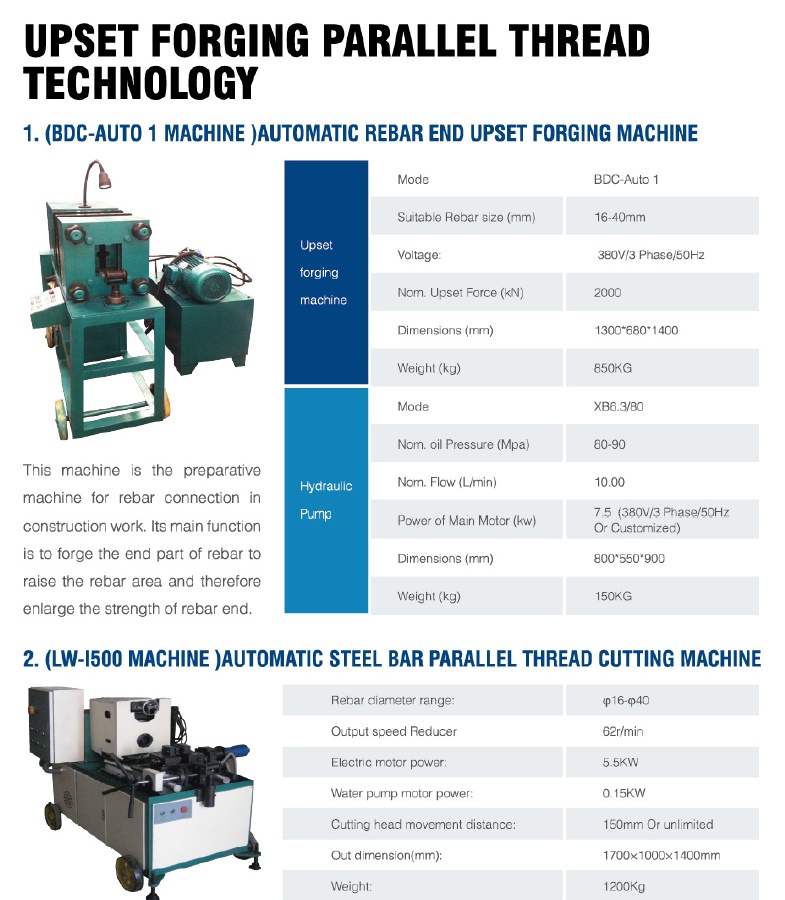

1. 철근끝단조기(BDC-Auto 1 Machine) Automatic Rebar End Upset Forging Machine
|
 |
|
Upset forging machine
|
Mode
|
BDC-Auto 1
|
|
Suitable Rebar size (mm)
|
16-40mm
|
|
Voltage:
|
380V/3 Phase/50Hz
|
|
Nom. Upset Force (kN)
|
2000
|
|
Dimensions (mm)
|
1300*680*1400
|
|
Weight (kg)
|
850KG
|
|
Hydraulic Pump
|
Mode
|
XB6.3/80
|
|
Nom. oil Pressure (Mpa)
|
80-90
|
|
Nom. Flow (L/min)
|
10.00
|
|
Power of Main Motor (kw)
|
7.5 (380V/3 Phase/50Hz Or Customized)
|
|
Dimensions (mm)
|
800*550*900
|
|
Weight (kg)
|
150KG
|
|
이 기계는 건설 현장에서 철근을 연결하기 위하여 준비하는 기계입니다.
철근 끝 부분을 크게 만들고 단조(압착)하여 강도를 키우는 역할을 합니다.
|

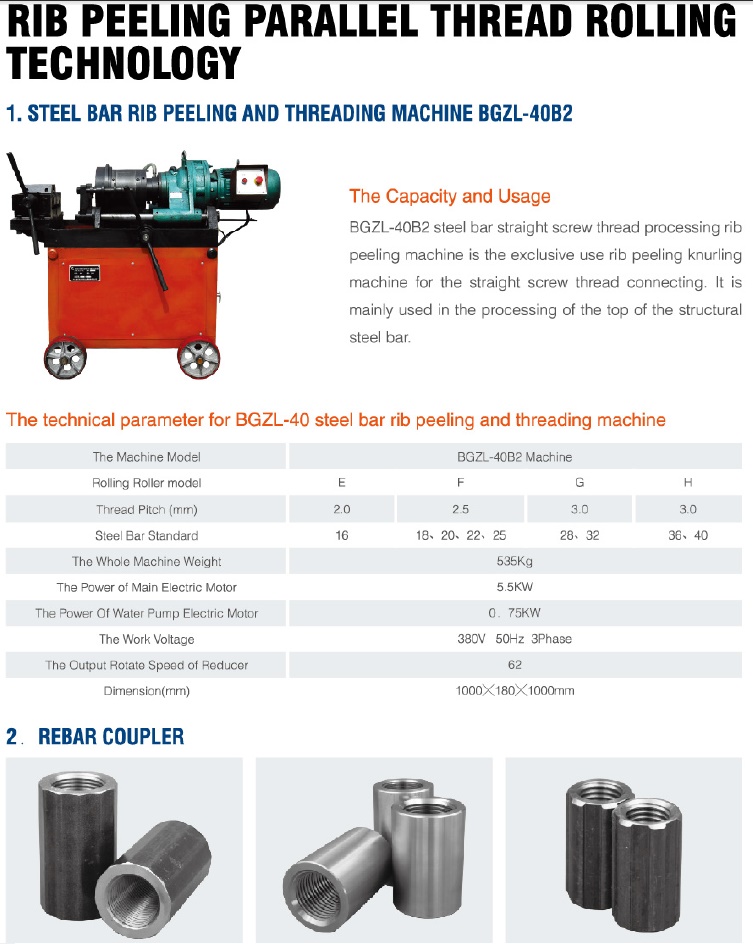

2. 철근나사깍기(LW-I500 Machine )Automatic Steel bar Parallel Thread Cutting Machine
|
 |
|
Rebar diameter range:
|
 16-40
|
|
Output speed Reducer
|
62r/min
|
|
Electric motor power:
|
5.5KW
|
|
Water pump motor power:
|
0.15KW
|
|
Cutting head movement distance:
|
150mm Or unlimited
|
|
Out dimension(mm):
|
1700*1000*1400mm
|
|
Weight:
|
1200Kg
|
|
이 기계는 냉간단조한 철근 끝 부분에 나사를 만듭니다.
물론 일반 나사 내기와 500mm 이상 무한 길이 볼트를 가공할 수 있습니다.
|

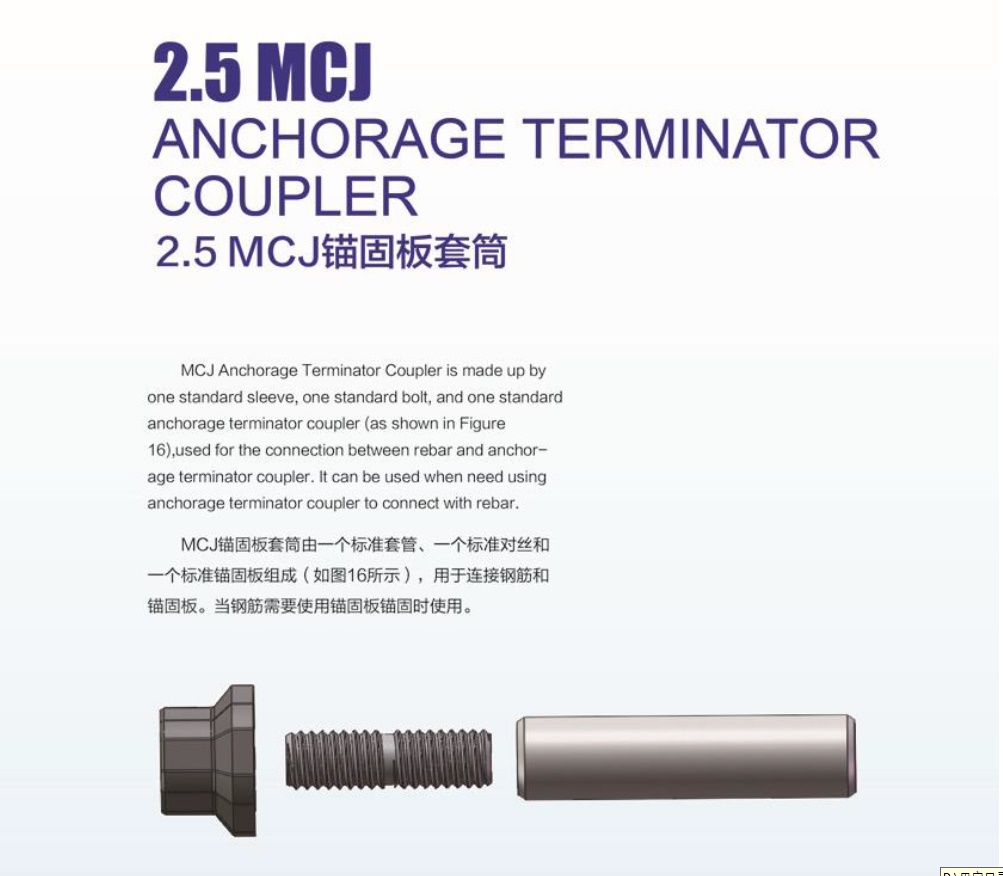

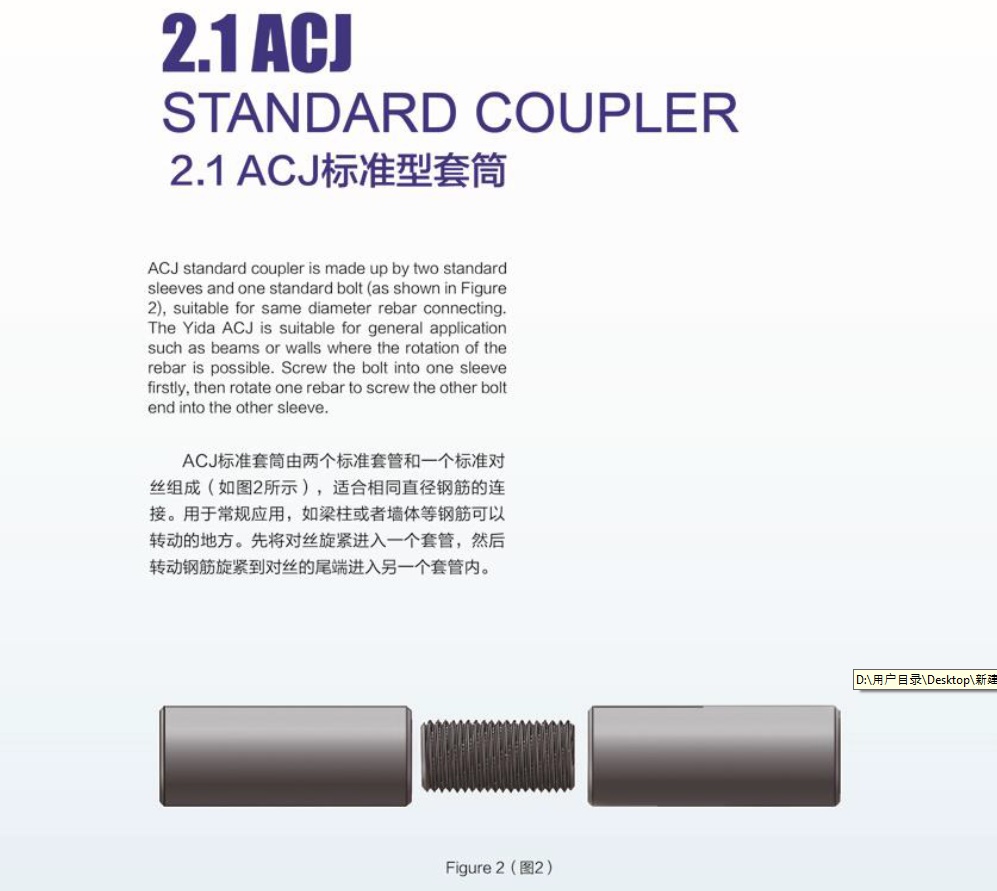

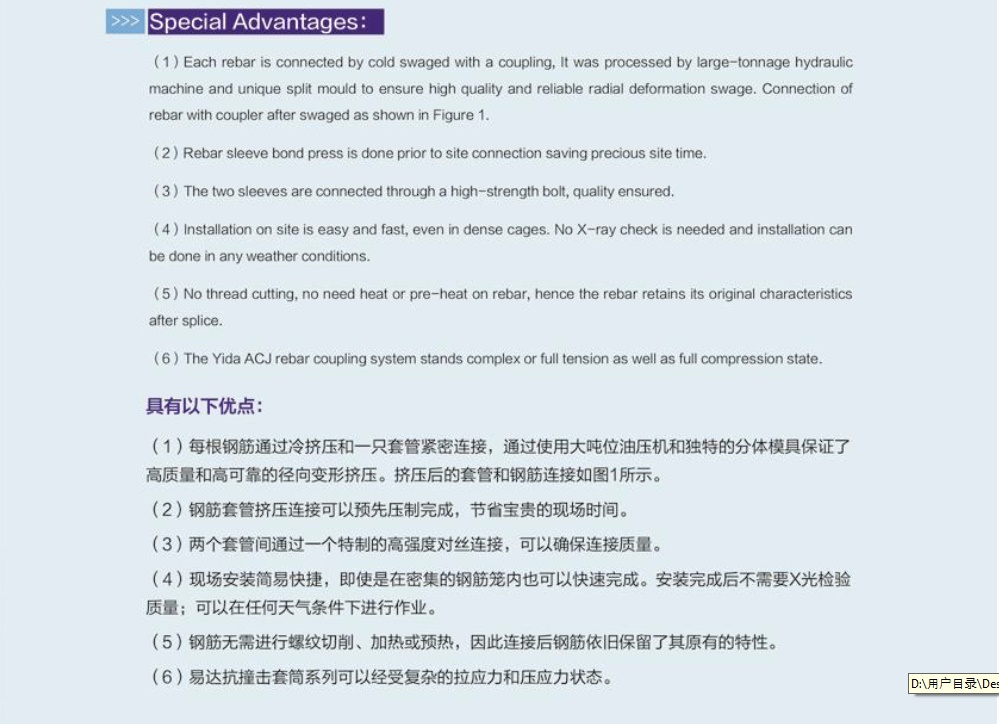

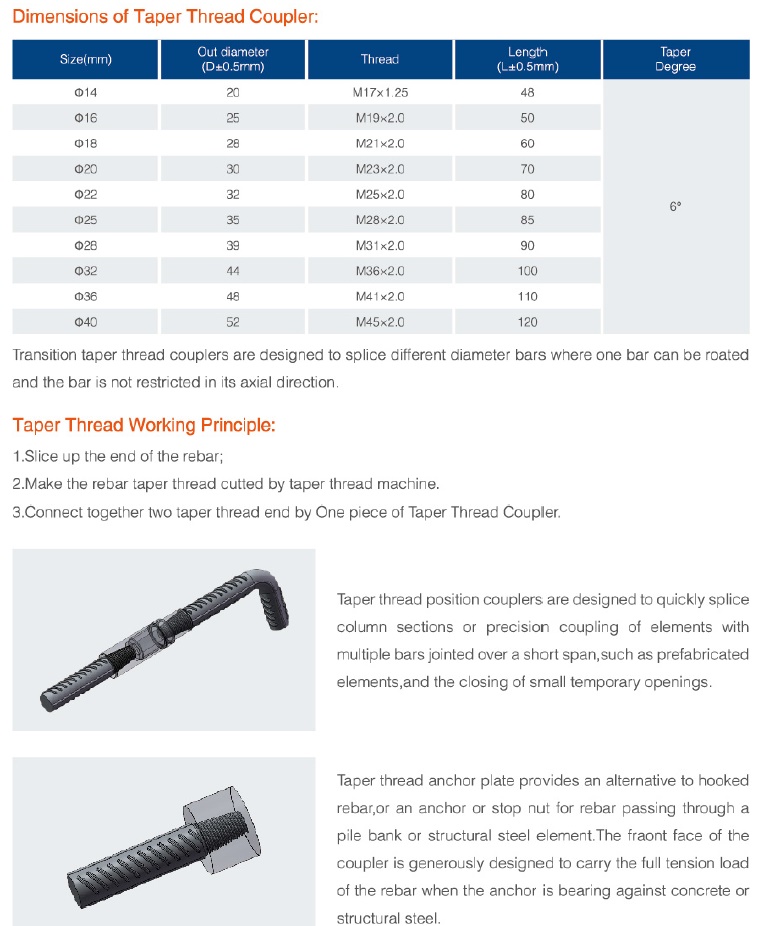

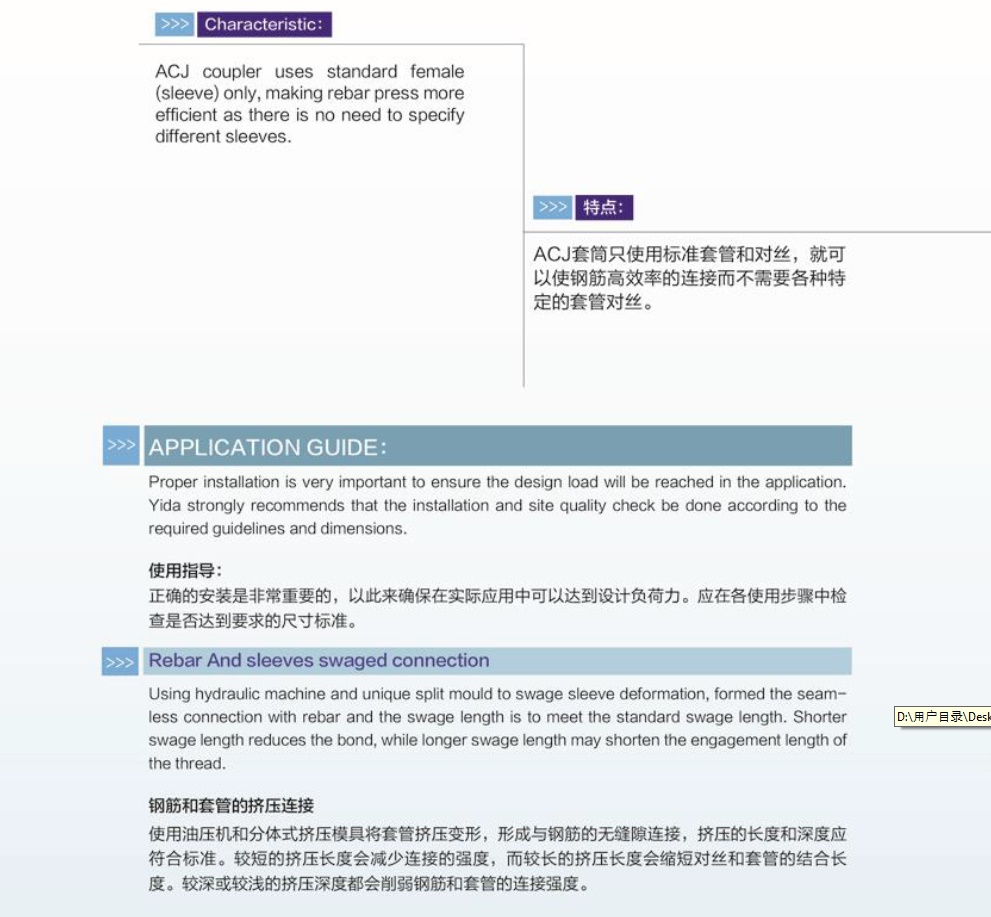

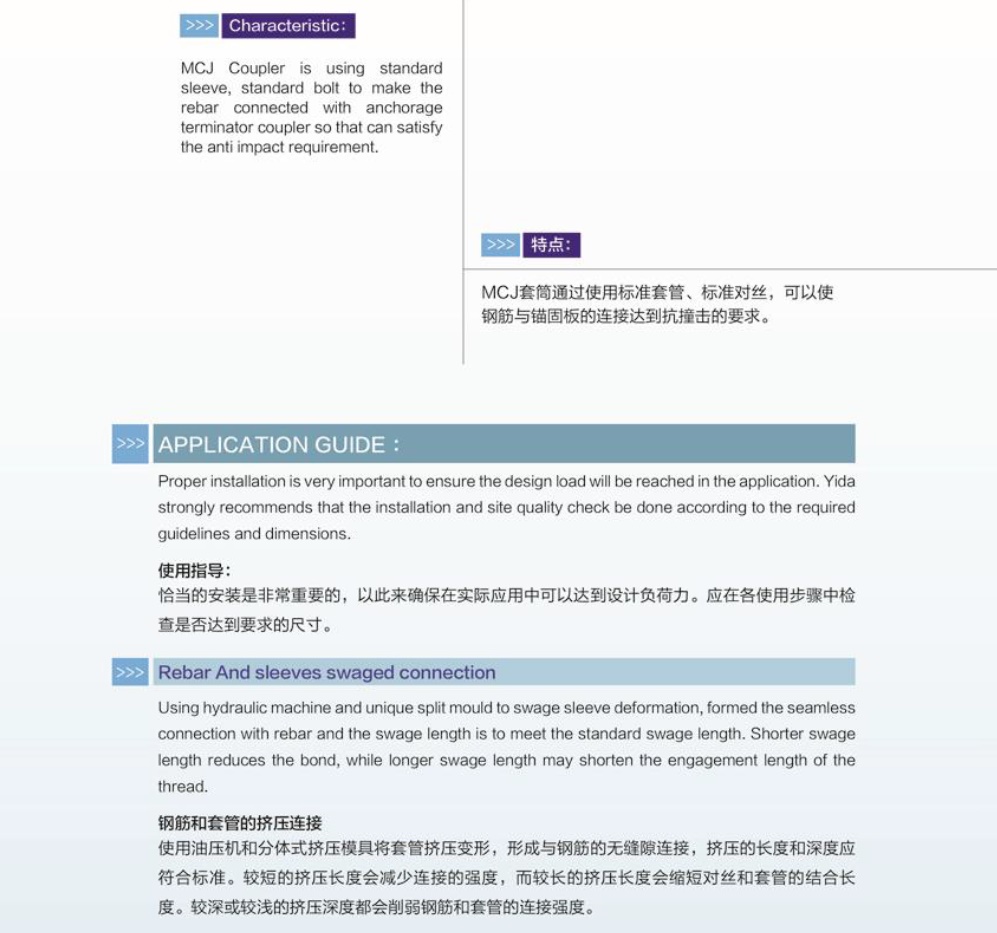

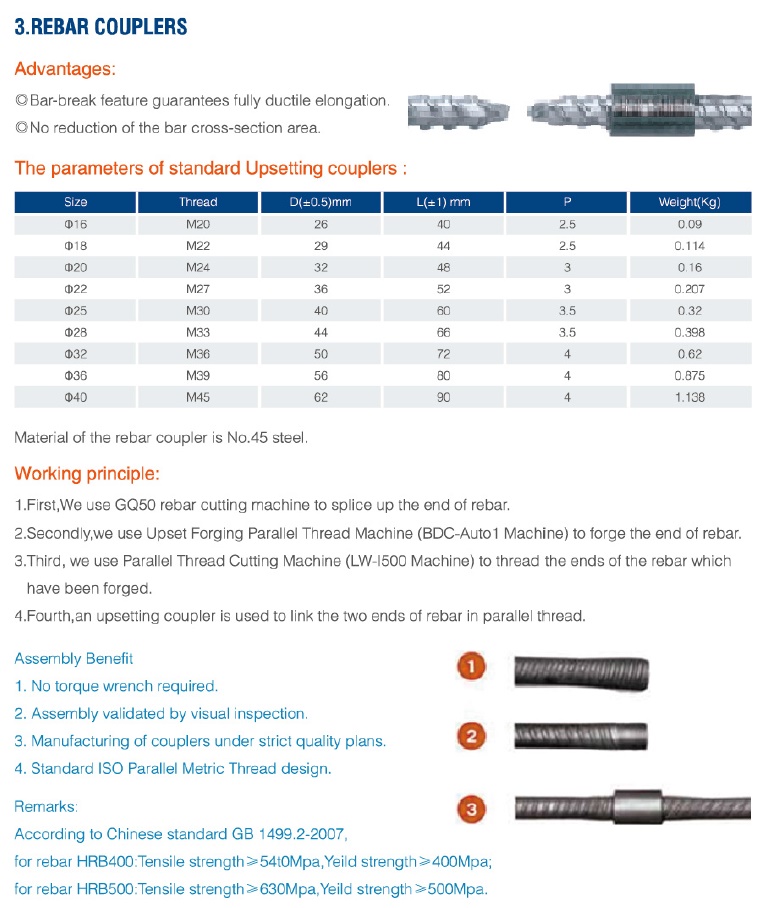

3. 철근 연결기 Rebar Couplers
특징: 철근을 최대한 연장 시킬 수 있습니다.
철근 교차 면적의 감소가 없습니다.
표준연결기사양 The parameters of standard Upsetting couplers :
|
| Size |
Thread |
D( 0.5)mm |
L( 1) mm |
P |
Weight(Kg) |
 16 |
M20 |
26 |
40 |
2.5 |
0.09 |
| 18 |
M22 |
29 |
44 |
2.5 |
0.114 |
| 20 |
M24 |
32 |
48 |
3 |
0.16 |
| 22 |
M27 |
36 |
52 |
3 |
0.207 |
| 25 |
M30 |
40 |
60 |
3.5 |
0.32 |
| 28 |
M33 |
44 |
66 |
3.5 |
0.398 |
| 32 |
M36 |
50 |
72 |
4 |
0.62 |
| 36 |
M39 |
56 |
80 |
4 |
0.875 |
| 40 |
M45 |
62 |
90 |
4 |
1.138 |
|
|

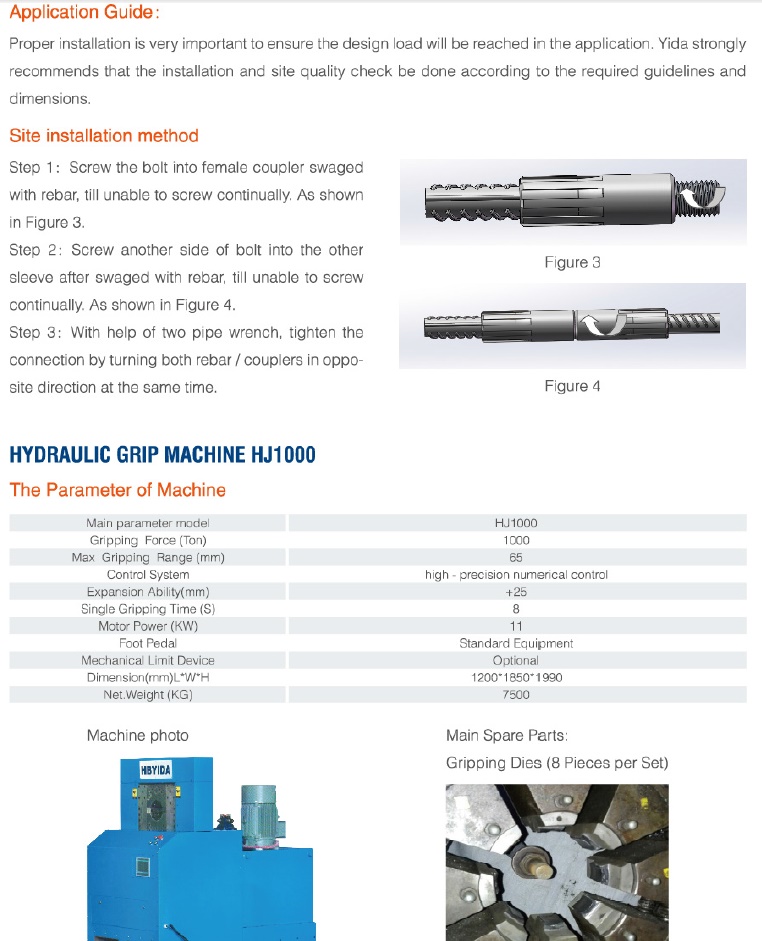

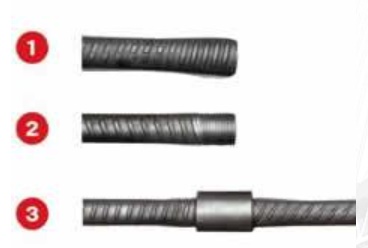

작업순서

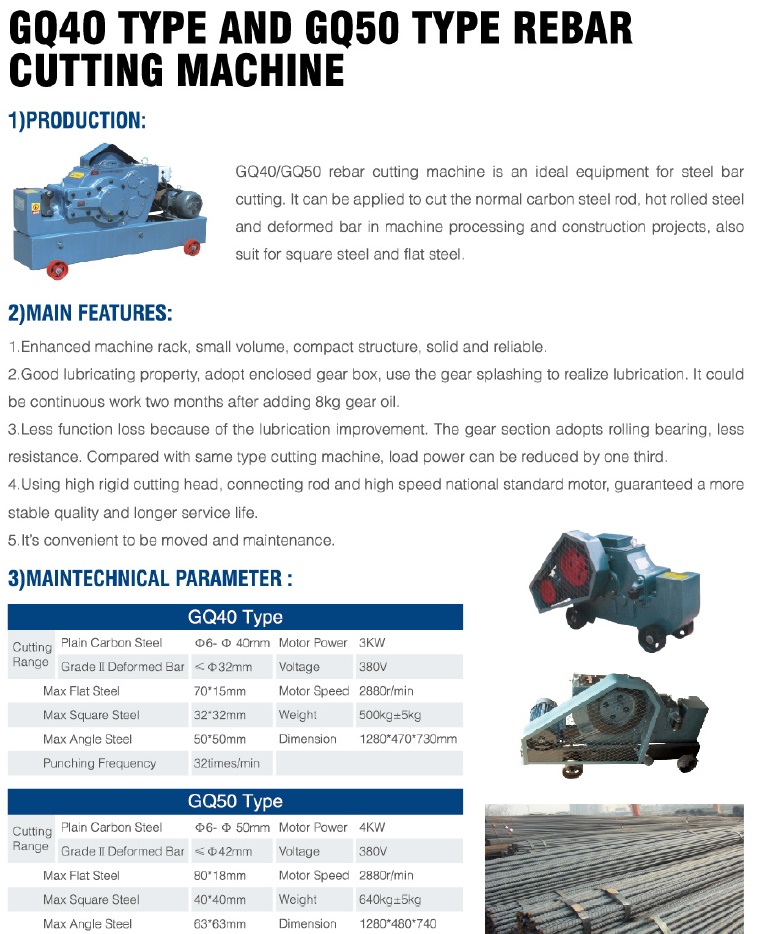

1. 철근 끝을 절단할 때 GQ50 철근절단기를 사용한다.
2. 철근끝단조기(BDC-Auto 1 Machine)를 사용하여 단조한다.
3. 철근나사내기(LW-I500 Machine )를 사용하여 나사를 낸다.

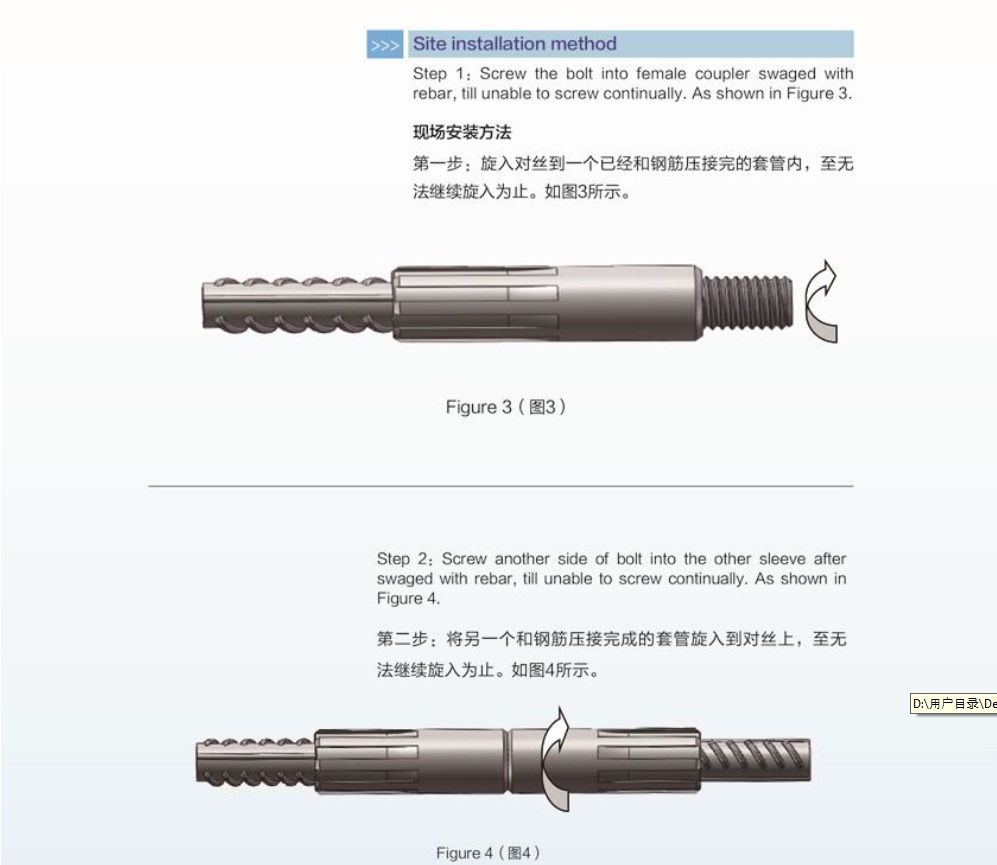

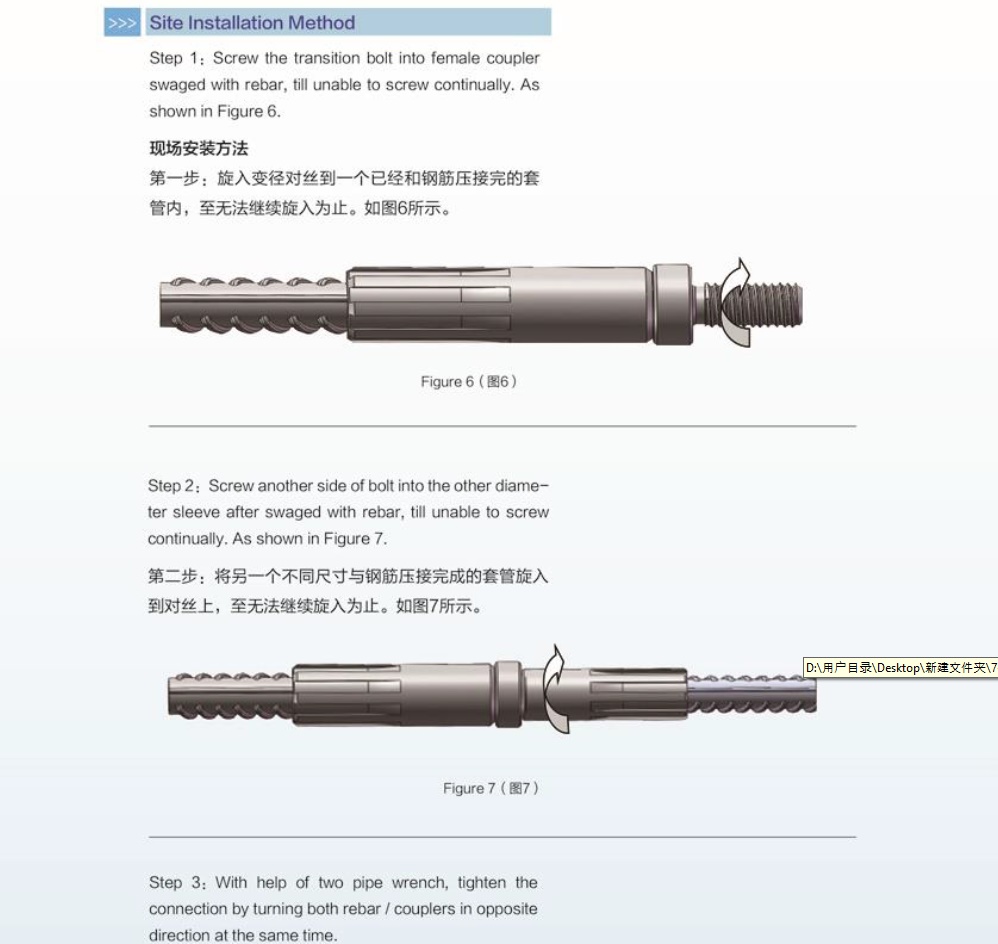

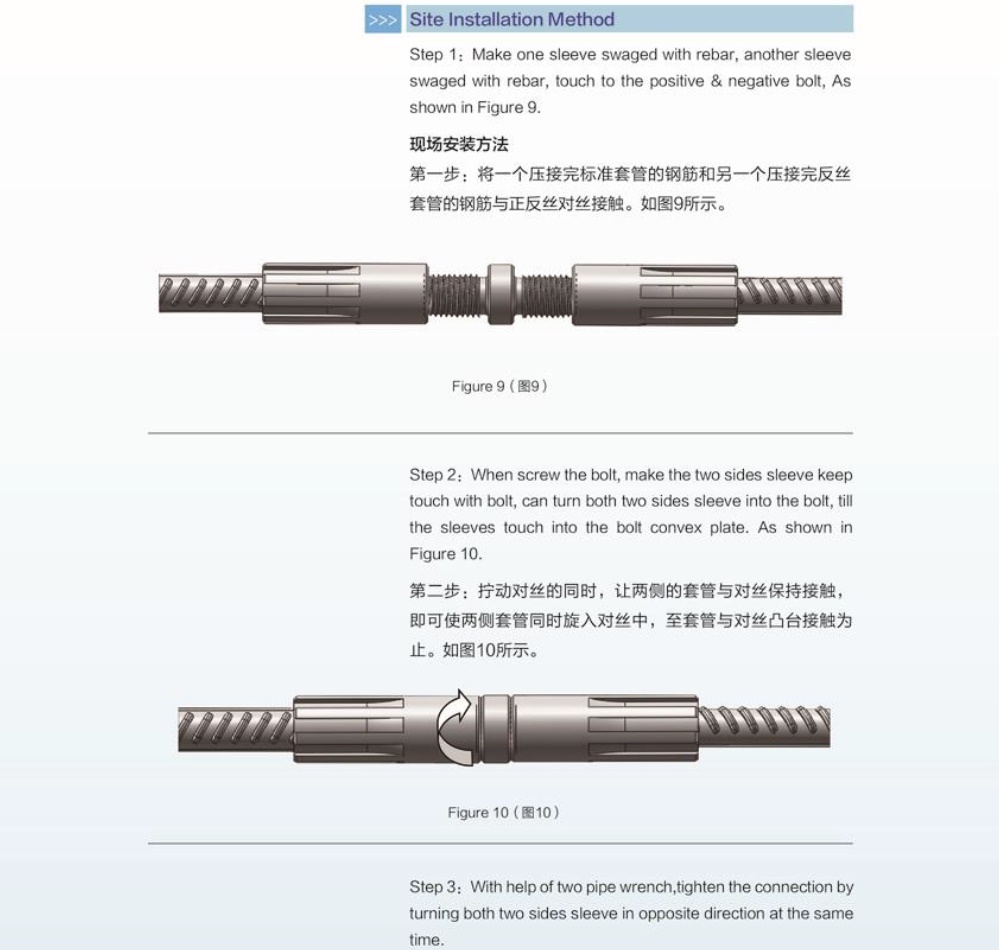

4. 철근연결기로 2개의 철근을 연결한다.
|
|
|
|
.
.
.
.
.
.
|
|
|
|
|
|
|
.
|

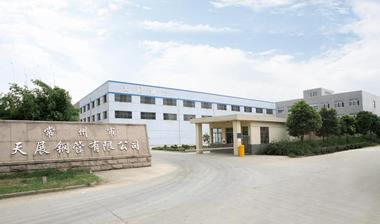

2004년에 설립된 Changzhou TenJan Steel
Tube Co.,Ltd는 열간 및 냉간압출 Seamless Steel Pipe, 철근연결기와 기계부풉 제조업체입니다. 상해에서 기차나 자동차로 1시간 걸리는 Zhenxi Industrial
Park, Henglin Town, Changzhou City, Jiangsu Province, China 교통이 편리한 곳에 있습니다.
고급기술과 선진장비로 1년간 3만톤을 생산합니다. 주 생산품은 냉간압연 Seamless Steel Pipe, 철근연결기, 볼트 넛트와 자동차 부품입니다. 기계제작, 건설, 광산기계와 자동차에 많이 사용됩니다.

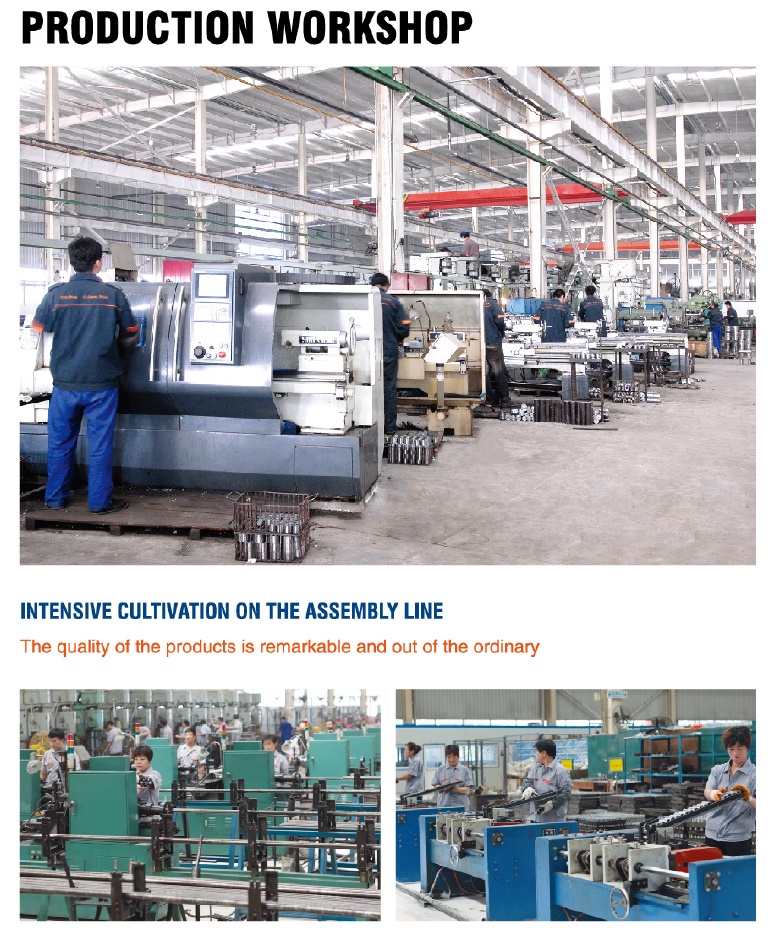

지난 10년 동안 자동절단기, CNC선반, 나사깍기, 정밀부품과 볼트제조기를 도입하여 단순한 Pipe 제조업체에서 정밀제조업체로 변신하였습니다. 한국, 동남아 등지로 수출을 확대하고 있습니다.
|
.
|
|

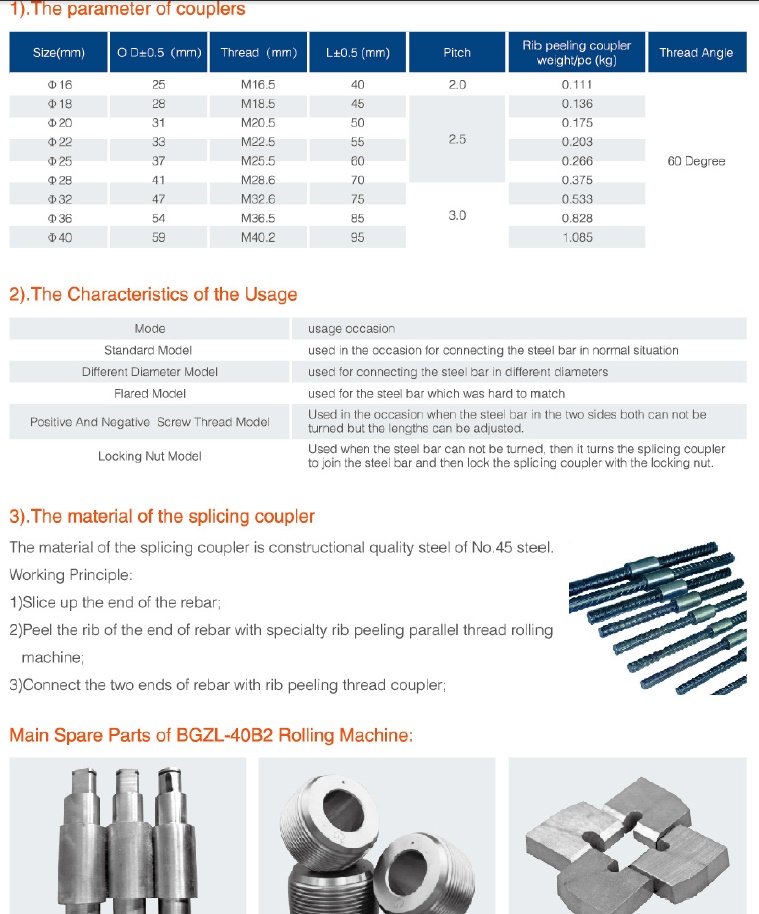

1. 업셋 철근 연결기 (Upsetting rebar coupler)
|
|
|
|
|
.
2. 압연 철근 연결기 (Rolling thread rebar coupler)
|
|
|
|
|
.

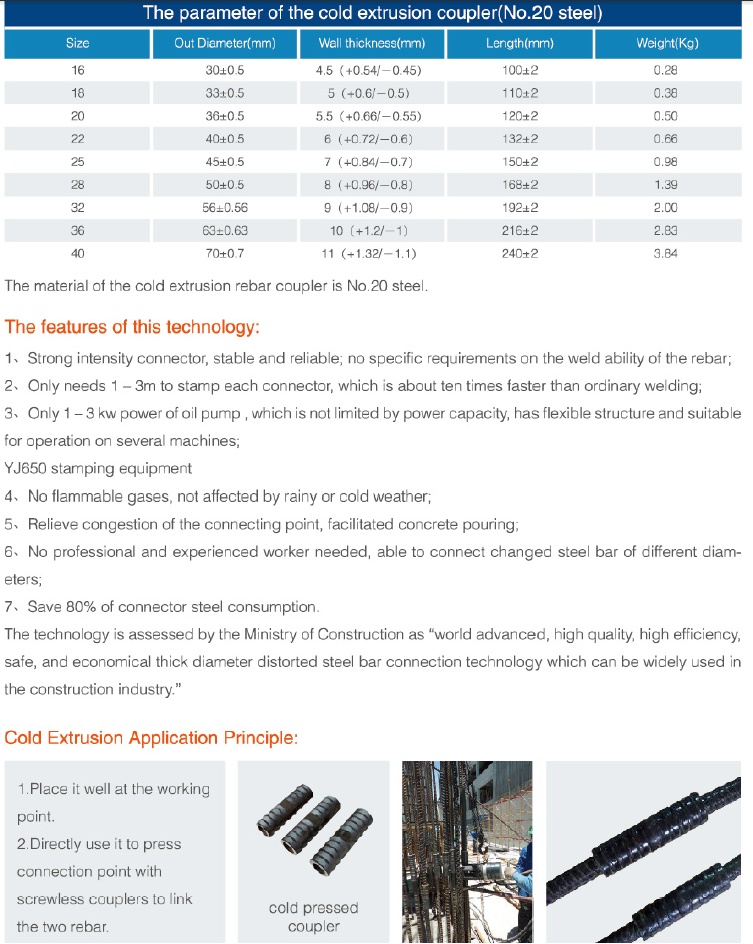

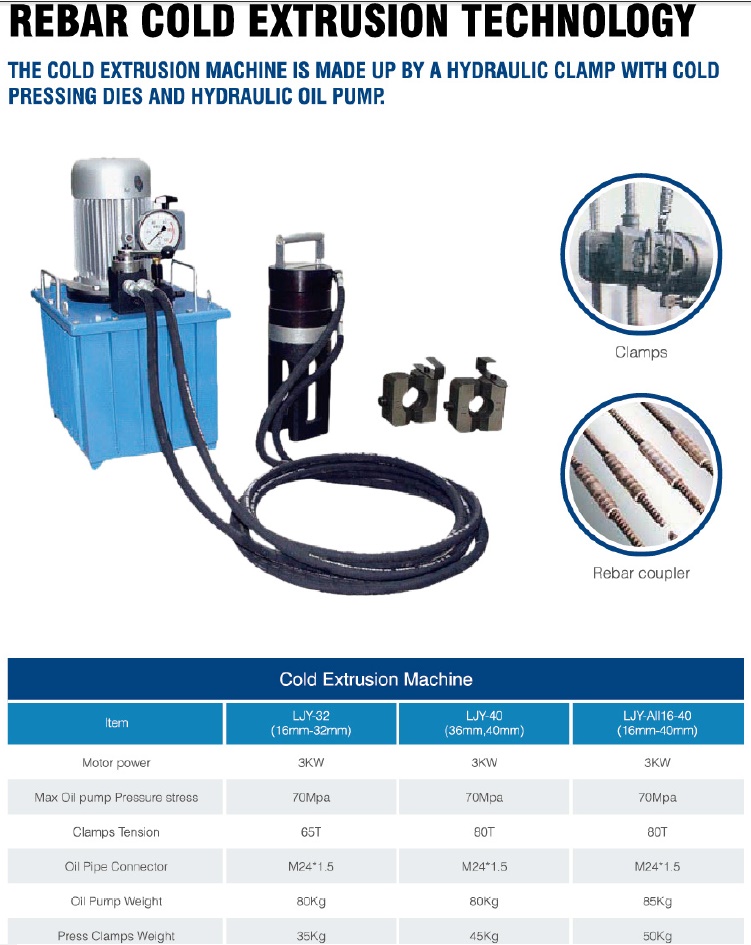

3. 냉간압축 철근 연결기 (Cold extrusion rebar coupler)
|
|
|
.
4. 기계식 철근 연결기 (Mechanical rebar coupler)
|
|
.
|
|
5. 6각 심레스 강관 (Hexagon Seamless steel pipe)
|
|
|
Material
|
Carbon
Steel :S10C/S20C/S35C/S45C
Alloy Steel: ST52/SCR420/SCR440/SCM415/SCM420/SCM430/SCM435/SCM440/5120.etc
|
|
Technics
|
Cold Drawn/ Cold Rolling
|
|
Size Range
|
O.D:8-130mm, W.T: 0.6-25mm
|
|
Shape
|
round,horse hoof,hexagonal,octagon,rectangular
,square and other shapes
|
|
Application
|
General and Mechanical
structure,construction, Automobile and bearing usage etc
|
|
Order
|
Based on customer requirement
|
|
|
|
|
|
|
|
